Автоматизированная система BPM «Докикс»
Поисковые модули

В системе используется представление данных в виде таблиц. Каждая строка таблицы содержит информацию об одном объекте (связи между объектами), в столбцах таблицы отображаются как атрибуты самого объекта (связи между объектами), так и атрибуты вложенных объектов.

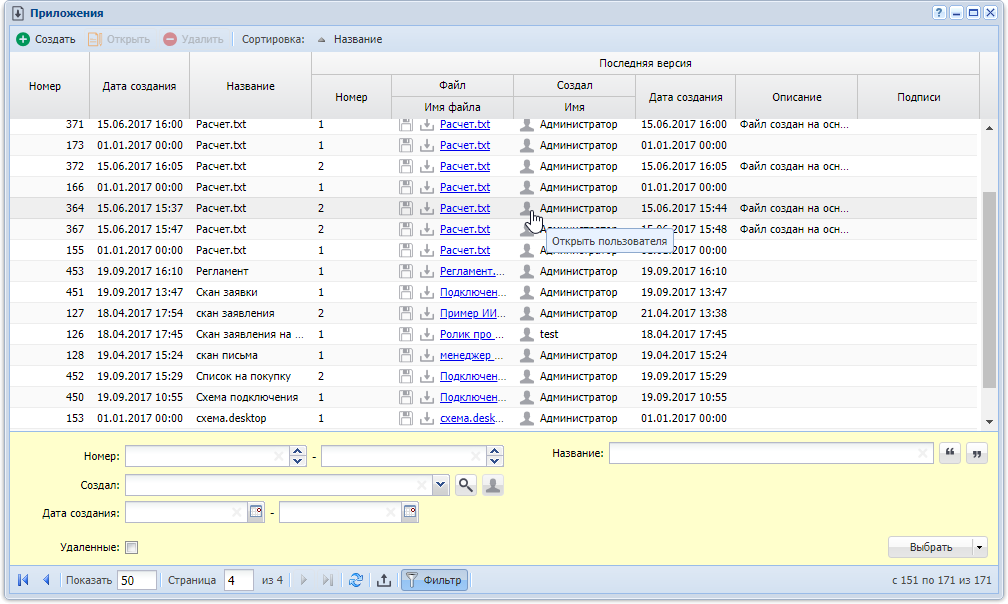

На рисунке ниже приведен пример таблицы с данными о приложениях. В столбцах «Номер», «Дата создания» и «Название» отображаются атрибуты самих приложений. В этой таблице предусмотрено отображение информации о последней версии каждого приложения. Это вложенный объект. Ему соответствует группа столбцов «Последняя версия». У версии приложения имеются собственные вложенные объекты. Например, для каждой версии имеется информация о том, какой пользователь ее создал. Соответственно, на следующем уровне вложенности присутствует группа столбцов «Создал», содержащая данные об этих пользователях.

Как правило, в столбце группы, содержащем название (или имя) объекта, имеется пиктограмма, позволяющая открыть соответствующий объект на просмотр и редактирование. В примере на рисунке ниже курсор наведен на пиктограмму, позволяющую открыть пользователя.

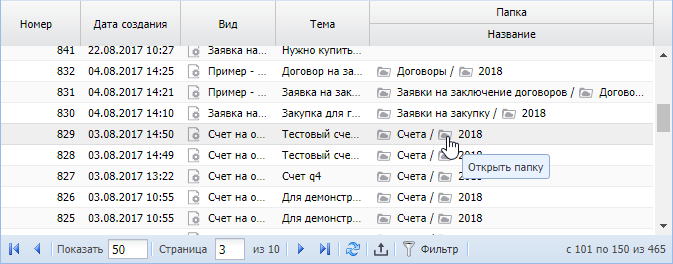

В некоторых случаях во вложенном столбце отображается информация не только о самом объекте, но и о вышестоящих объектах (иерархии, в которой расположен объект). В этом случае вышестоящие объекты можно открыть на просмотр и редактирование аналогичным образом. В примере на рисунке ниже иерархия отображается в столбце «Папка / Название», курсор наведен на пиктограмму, позволяющую открыть один из объектов в иерархии (в данном случае, папку).

Атрибуты недействующих объектов (объектов, помеченных как удаленные) выделяются в таблицах полупрозрачным шрифтом.

В таблице может быть отображен линейный список объектов / связей между объектами, как представлено на рисунках выше, или иерархия объектов. Пример таблицы с иерархией представлен на рисунке ниже.

В таблицах можно выполнять различные операции с отображаемыми в них объектами / связями между объектами, сортировать строки, скрывать или отображать столбцы, настраивать ширину столбцов, менять последовательность столбцов.

Если в таблице отображается иерархия объектов, то в одном из столбцов отображается дерево объектов, рядом с его элементами расположены кнопки и , позволяющие разворачивать и сворачивать иерархию. Этот столбец нельзя скрыть.

В таблицах можно выполнять следующие операции с объектами / связями между объектами:

Подробнее об этих операциях см. в разделе «Панель инструментов».

Чтобы отсортировать строки в таблице по какому-либо столбцу, щелкните левой кнопкой мыши по заголовку этого столбца.

Если в таблице отображается линейный список, то сортировка возможна как по одному, так и по нескольким столбцам. При этом на панели инструментов в разделе «Сортировка» отображаются кнопки, соответствующая выполненной сортировке. Подробнее см. в разделе «Панель инструментов».

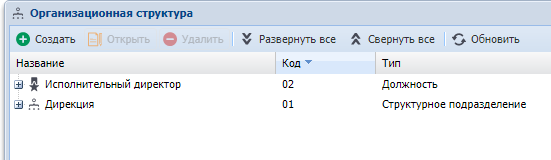

Если в таблице отображается иерархия, то сортировка возможна лишь по одному столбцу, порядок сортировки отображается пиктограммой в заголовке этого столбца, см. пример на рисунке ниже.

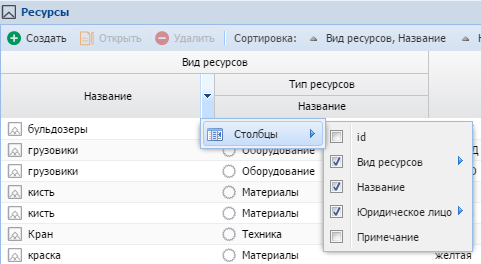

Чтобы скрыть или вновь отобразить столбцы, откройте меню в заголовке любого столбца (наведите на него курсор мыши и нажмите кнопку ), а затем снимите или поставьте флажки напротив наименований столбцов, групп столбцов, которые необходимо скрыть или отобразить соответственно. Пример представлен на рисунке ниже.

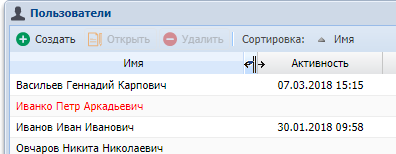

Для настройки ширины столбца установите курсор мыши на линию, разделяющую заголовки столбцов (курсор примет вид указателя со стрелками), зажмите левую клавишу мыши, переместите курсор мыши до нужной ширины столбца и отпустите клавишу мыши. Пример представлен на рисунке ниже.

Столбцы таблицы можно менять местами путем перетаскивания мышью.

Если в таблице отображается линейный список (не иерархия), то присутствует панель управления таблицей, представленная на рисунке ниже, и позволяющая перемещаться по страницам таблицы, а также выполнять некоторые другие дополнительные действия с таблицей.

В поле «Показать» указано, сколько строк отображается на одной странице. Чтобы изменить это количество, введите в поле новое значение.

Если в таблице достаточно большое количество строк, то она отображается на нескольких страницах. В поле «Страница» указан номер текущей страницы, рядом указано общее количество страниц. Чтобы перейти на другую страницу, введите ее номер в поле «Страница» или воспользуйтесь кнопками перемотки:

Справа указано, строки с какими номерами отображаются в таблице, сколько всего строк.

В условиях многопользовательского доступа к системе бывает необходимо актуализировать информацию. При нажатии кнопки выполняется обновление всей таблицы, независимо от того, какая страница открыта в данный момент.

При помощи кнопки можно экспортировать информацию из текущей страницы таблицы в файл в формате XML. Экспорт выполняется с учетом перечня отображаемых столбцов, их ширины и сортировки. Впоследствии этот файл можно открыть и при необходимости отредактировать в приложении MS Excel.

В таблицах, расположенных в поисковых модулях, кнопка служит для скрытия и отображения области фильтра. В таблицах, расположенных в модулях редактирования, эта кнопка служит для открытия соответствующего поискового модуля.
