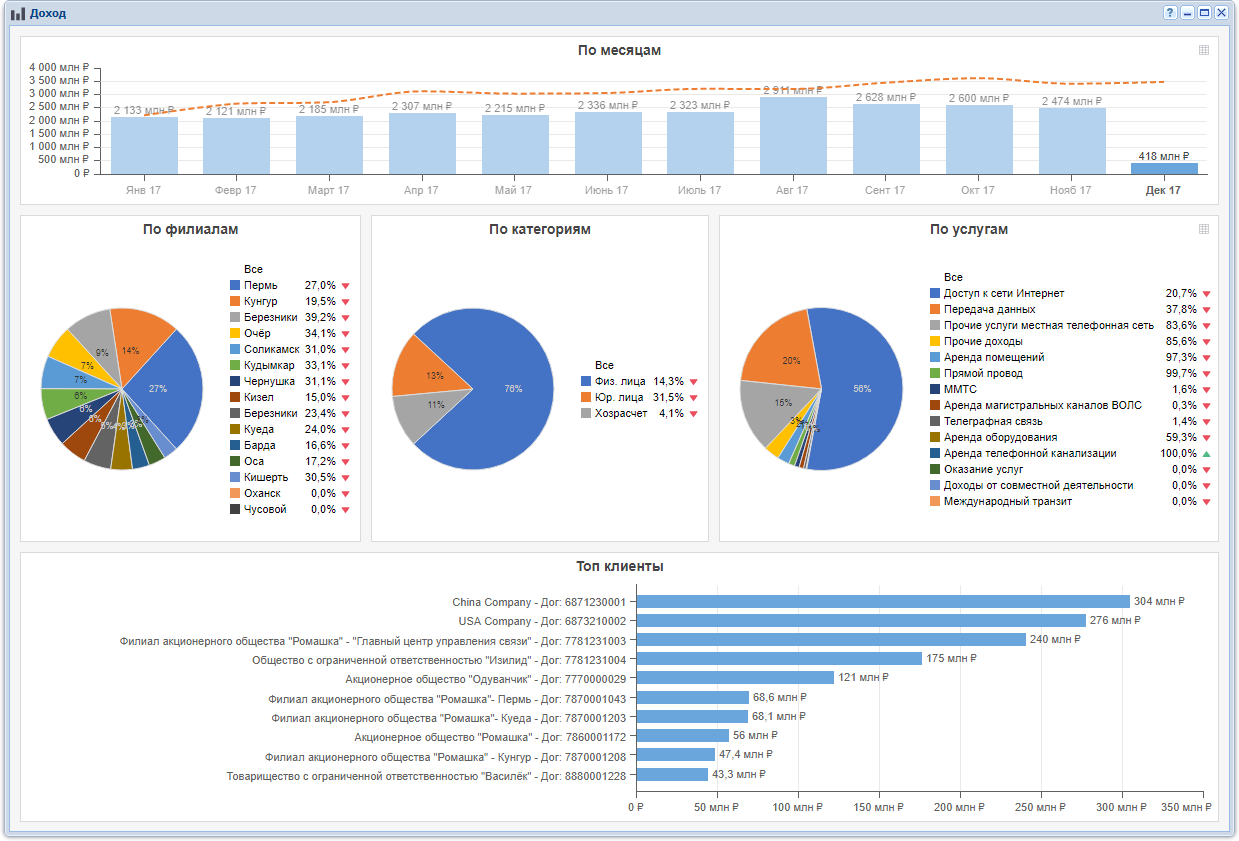

Виджет-модуль, представленный на рисунке ниже, позволяет сравнивать плановые и фактические данные по показателю в динамике.
Для открытия модуля на панели виджетов щелкните по соответствующему виджету.
Данные в модуле так же, как и в виджете, появляются в результате автоматического формирования отчета. Это происходит при открытии модуля, а также каждый раз при необходимости обновления данных в модуле. Отчет для модуля формируется по тому же прототипу, что и отчет для виджета, но используются другие параметры.
В заголовке модуля указано название показателя.
В основной части модуля расположены диаграммы с данными по показателю (перечислены по порядку сверху вниз):
-
Диаграмма с динамикой по месяцам (аналогична той, что отбражается в виджете).
-
Вертикальная ось соответствует значениям показателя, а горизонтальная ось — месяцам.
-
Столбиковая диаграмма синего цвета соответствует фактическим значениям показателя. Значения выведены в подписях столбиков.
-
Линейный график, пунктир оранжевого цвета, соответствует плановым значениям показателя.
-
Во всплывающих подсказках столбиков указано, какой процент плана выполнен за месяц, с начала года, а также для сравнения приведены аналогичные данные за предыдущий год (см. рисунок ниже).
Рисунок 577. Пример фрагмента диаграммы с динамикой по месяцам. Указатель мыши наведен на столбик, отображается всплывающая подсказка с плановыми данными
-
-
Круговые диаграммы, отображающие разбивку фактического значения показателя за месяц по элементам определенных категорий.
-
Категории, по элементам которых ведется разбивка, задаются в прототипе отчета. Каждой из этих категорий соответствует одна диаграмма, название категории указано в заголовке диаграммы. Например, на рисунке выше диаграммы соответствуют категориям с названиями «По филиалам», «По категориям», «По услугам». Максимальное количество категорий и, соответственно, диаграмм — 9.
-

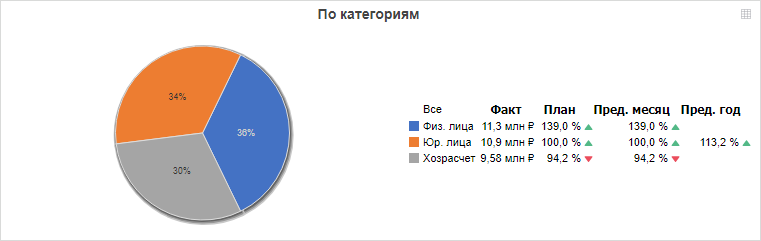

Легенды диаграмм отображаются в расширенном или сокращенном виде, в зависимости от доступного пространства. В расширенной легенде для каждого из элементов категорий указаны фактические данные за текущий месяц (столбец «Факт»), данные о выполнении плана за текущий месяц (столбец «План»), данные об отношении факта за текущий месяц к факту за предыдущий месяц (столбец «Пред. месяц») и данные об отношении факта за текущий месяц к факту за аналогичный период прошлого года (столбец «Пред. год», см. пример на рисунке ниже). Сокращенная легенда содержит только данные о выполнении плана за текущий месяц (см. пример на рисунке выше).
Данные о выполнении плана помечены индикаторами в зависимости от того, выполнен ли план:
-
— план выполнен;
-
— план не выполнен.
-
-
В подписях секторов указаны их процентные доли.
-
Чтобы просмотреть, какому элементу легенды соответствует сектор, наведите на него указатель мыши. Соответствующий ему элемент легенды будет подчеркнут (см. рисунок ниже).
Рисунок 579. Пример круговой диаграммы. Указатель мыши наведен на сектор, соответствующий ему элемент легенды подчеркнут
-
И наоборот, чтобы просмотреть, какому сектору соответствует элемент легенды, наведите на него указатель мыши. Соответствующий ему сектор будет выдвинут (см. рисунок ниже).

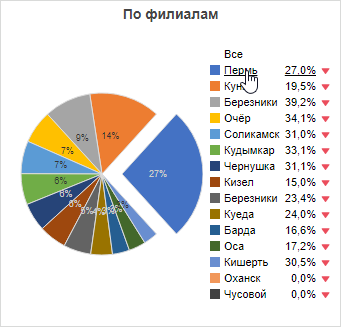

Рисунок 580. Пример круговой диаграммы. Указатель мыши наведен на элемент легенды, соответствующий ему сектор выдвинут
-
-
Линейчатая диаграмма, отображающая разбивку фактического значения показателя за месяц по элементам некоторой категории.
-
Категория, по элементам которой ведется разбивка, задается в прототипе отчета. Название категории указано в заголовке диаграммы. Например, на рисунке выше диаграмма соответствует категории с названием «Топ клиенты».
-
Вертикальная ось соответствует элементам категории, а горизонтальная ось — значениям показателя.
-
Фактические значения указаны в подписях линеек.
-
На диаграмме с динамикой по месяцам и на круговых диаграммах имеется
возможность переключиться на табличный режим просмотра и экспортировать
данные в Excel. Для переключения на табличный режим воспользуйтесь кнопкой
, расположенной в правом верхнем углу. После этого
вместо диаграммы будет отображена таблица (см. пример на рисунке ниже). Для
экспорта данных в Excel нажмите кнопку
, а для возвращения к диаграмме — кнопку
.
По умолчанию в модуле отображаются данные за последний месяц без фильтрации по элементам категорий.
Чтобы отобразить данные за другой месяц, выберите его на диаграмме с динамикой. Столбик, соответствующий выбранному месяцу, выделяется более темным цветом. На рисунке ниже приведен пример, когда вместо последнего месяца (декабрь 2017 года) выбран другой месяц (август 2017 года).

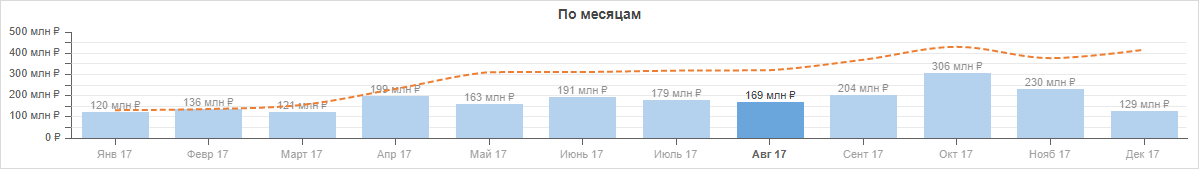

Рисунок 582. Диаграмма с динамикой по месяцам. Выбор по умолчанию изменен, выбран не последний месяц
Чтобы отобразить данные не по всем, а по некоторым элементам категорий, выберите интересующие элементы на круговых диаграммах:
-
чтобы в определенной категории выбрать один элемент, щелкните по его названию в легенде или по соответствующему сектору диаграммы;
-
чтобы добавить к выбору еще один элемент, щелкните по его названию в легенде, зажав клавишу Ctrl;
-
чтобы исключить элемент из выбора, щелкните по его названию в легенде или по соответствующему сектору диаграммы, зажав клавишу Ctrl;
-
чтобы вновь выбрать все элементы категории, щелкните в легенде по элементу «Все».

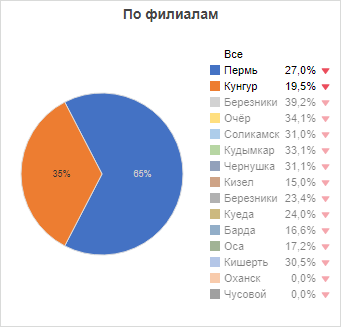

Выбранные элементы отображаются в легендах шрифтом более темного цвета, а элементы, исключенные из выбора, шрифтом более светлого цвета. На рисунке ниже приведен пример круговой диаграммы, когда в категории «По филиалам» выбраны не все элементы, а лишь два — «Пермь» и «Кунгур».
При выборе другого месяца (на диаграмме с динамикой) или изменении выбора в категориях (на круговых диаграммах) отчет формируется заново, диаграммы в модуле обновляются.
